Het potentieel van een Baseline BL-5200R aangedreven biCoder

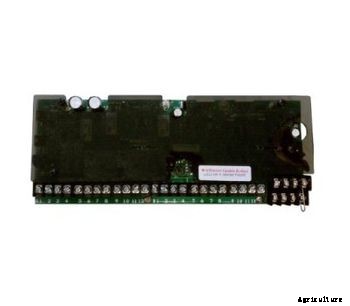

De Powered biCoder uit de BL-5200R-serie is de beste manier om elke conventionele draadlocatie compatibel te maken met 's werelds slimste irrigatiecontrollers van Baseline. Met de BL-5200R-serie, u krijgt alle functionaliteit van Baseline-controllers. Baseline biSensor™-bodemvochtsensoren werken over bestaande ventieldraad wanneer ze zijn aangesloten op een Powered biCoder. Elke Powered biCoder heeft ingebouwde hoofdkleppoorten. En, Aangedreven biCoders zijn klaar voor twee draden, zo kunt u een bestaande locatie eenvoudig uitbreiden of upgraden naar tweedraads zonder de bestaande irrigatie te onderbreken.

Flexibiliteit

De BL-5200R serie aangedreven biCoders zijn verkrijgbaar in 12, 24, 36, en configuraties voor het tellen van 48 stations. U kunt maximaal 48 stations in een behuizing opnemen, met of zonder regelaar. Als uw irrigatiesysteem op meerdere draait, kleine irrigatiecontrolemechanismen, u kunt ze consolideren in één systeem met een Baseline-controller en BL-5200R Powered biCoders in hun eigen behuizingen.

Specificatie

Aangedreven biCoder-functies

• Elke Powered biCoder heeft 26 ingebouwde adressen voor het toewijzen van terminals aan zones per printplaat.
• De Powered biCoder brengt tweerichtingscommunicatie tot stand tussen de klep en de controller.
• Een biCoder met 12 stations kan gelijktijdig tot 2 typische solenoïdes bedienen, plus 2 hoofdkleppen.
• Het 24-station, 36-stations, en 48-station biCoders kunnen gelijktijdig tot 4 typische solenoïdes bedienen, elke biCoder met 12 stations werkt 2, plus 2 hoofdkleppen.
• De Powered biCoder heeft twee “sensor-over-valve-wire” terminals per 12 stations. De Powered biCoder communiceert met een bodemvochtsensor die op elk van deze twee terminals is aangesloten.
• De Powered biCoder heeft een testknop die de elektrische verbinding en communicatie met de vochtsensoren op alle "sensor-over-klep-wire"-klemmen controleert.
• Elke "sensor-over-klep-wire"-aansluiting op de Powered biCoder heeft een LED die de juiste elektrische verbinding en communicatie aangeeft met de vochtsensor die op die terminal is aangesloten.
• De Powered biCoder heeft een testknop die de elektrische verbinding en communicatie met de vochtsensoren op alle "sensor-over-klep-wire"-klemmen controleert.
• De Powered biCoder kan een irrigatiesolenoïde activeren en/of een bodemvochtsensor lezen via dezelfde bestaande veldgemeenschappelijke en stationdraden wanneer aangesloten op een "sensor-over-klep-wire"-aansluiting.
• Kleppen kunnen tot 1500 voet van de Powered biCoder worden geplaatst.
• De elektronica is ingesloten in een druipwaterdichte behuizing.
• Schokbestendig
• Vries/hittebestendig -4 ^O F tot 140 ^O F (-20 ^O C tot 60 ^O C)
• Compatibel met de meest voorkomende solenoïden.

Diagnostische functies

• De Powered biCoder meet de stroom die door elke solenoïde wordt gebruikt. Wijzigingen in deze meting kunnen worden gebruikt om falende elektromagneten te bepalen.
• Als een solenoïde defect is, de Powered biCoder detecteert een open circuit of een overstroomconditie en schakelt de klep uit.
• Elke Powered biCoder wordt uitgeschakeld als de communicatie met het basisstation verloren gaat.


Specificaties:

elektrische specificaties

• 110 VAC ±10% 60Hz
• 24 VAC voor klepactivering
• Verzegelde elektrische en een verzegelde behuizing wordt aanbevolen voor installatie buiten
• Vereist 110-120 VAC (115 VAC nominaal) service op de Powered biCoder-locatie
• Aangedreven biCoder met 12 of 24 kleppen Afmetingen:
  • 10 "x 12" x 5"


Specificaties draadverbinding:

• Gebruik DBR/Y of gelijkwaardig voor alle draadverbindingen. Installeer alle verbindingen volgens de instructies van de fabrikant.
• Leid de conventionele draad tussen klepkasten zonder schade, inclusief inkepingen, bezuinigingen, of schaafwonden aan de buitenmantel.
• Zorg voor een 24-inch slappe lus bij elke ventielkast voor het maken van verbindingen.
• Sluit de rode en zwarte draad van de tweedraads aan op de aansluitklemmen van de unit.
• Sluit een enkele klepdraad van een typische solenoïde aan op elke terminal en sluit alle commons aan op de juiste common terminal.
• Test de draad voordat u de elektromagneten installeert.
• De afstand van de controller tot het einde van een draadtraject mag niet groter zijn dan de maximale afstand die is gespecificeerd voor de draaddikte in de draadafstandstabel.
